实验目的

综合前几次实验的结果，实现一个单周期MIPS指令集的CPU，然后运行一个计算斐波那契数列的程序。

实验平台

ISE 14.7

实验过程（分析）

模块化设计，主要有以下几个模块

a) alu模块——算术逻辑单元

b) regfile模块——寄存器文件

c) mux模块——选择器

d) IP核生成的IMem模块和DMem模块——存放数据段和代码段

e) nextpclogic模块——计算下一个PC

f) control模块——控制regfile、IMem、DMem、nextpclogic和alu

g) top模块——实例化前几个模块，连接各个信号
alu模块使用case语句判断8种操作类型。
regfile模块用组合逻辑读，时序逻辑写。
IMem和DMem是异步读，同步写，且由指定coe文件初始化，coe文件的内容是16进制文本，由Mars编译一个汇编代码生成。
nextpclogic模块通过组合逻辑计算出nextPC的值。
control模块根据输入的操作符Op对各控制变量进行赋值，根据ALUOp对ALUControl进行赋值。
top模块实例化前几个模块，连接各个信号。
bgtz的实现：bgtz是伪指令（类似地有la和li），不是MIPS指令集的指令，编译时会进行处理，转换为几条指令实现。

这里我用以下三条指令

 slt $t6,$zero,$t1 # if $t1 > 0, that $t6 = 1, else $t6 = 0

 addi $t7,$zero,1 # set $t7 = 1

 beq $t6,$t7,loop # jump if $t6 = 1, that is to say, $t1 > 0

实现

bgtz $t1, loop # repeat if not finished yet.

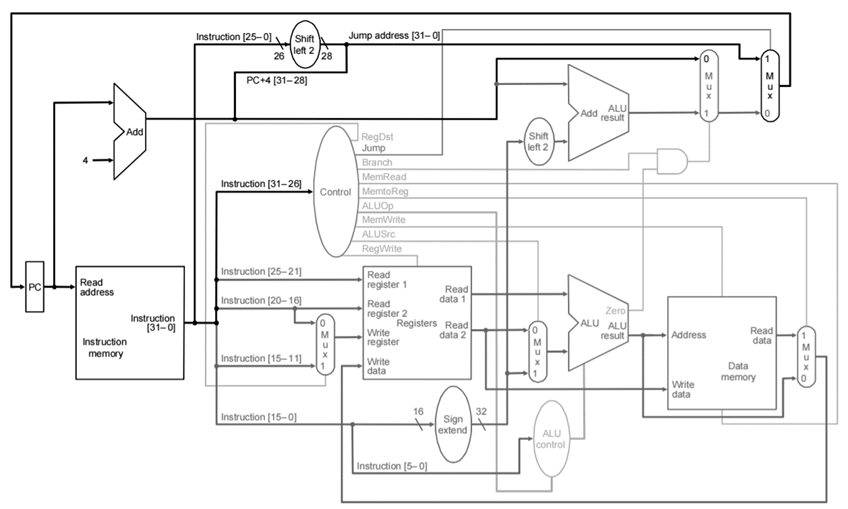

完整的数据通路

10、分析结果

.data

fibs: .word 0 : 20 # "array" of 20 words to contain fib values

size: .word 20 # size of "array"

temp: .word 3  3

.text

   la $t0, fibs # load address of array

   la $t5, size # load address of size variable

   lw $t5, 0($t5) # load array size

   la $t3, temp # load

   lw $t3, 0($t3)

   la $t4, temp

   lw $t4, 4($t4)

   sw $t3, 0($t0) # F[0] = $t3

   sw $t4, 4($t0) # F[1] = $t4

   addi $t1, $t5,  -2 # Counter for loop, will execute (size-2) times

loop: lw $t3, 0($t0) # Get value from array F[n]

   lw $t4, 4($t0) # Get value from array F[n+1]

   add $t2, $t3, $t4 # $t2 = F[n] + F[n+1]

   sw $t2, 8($t0) # Store F[n+2] = F[n] + F[n+1] in array

   addi $t0, $t0,  4 # increment address of Fib. number source

   addi $t1, $t1,  -1 # decrement loop counter

   slt $t6,$zero,$t1 # if $t1 > 0, that $t6 = 1, else $t6 = 0

   addi $t7,$zero,1 # set $t7 = 1

   beq $t6,$t7,loop # jump if $t6 = 1, that is to say, $t1 > 0

out:

   j out

完整汇编代码如上，可知程序先向内存数据段读取数组首地址和大小（循环次数），读取并写入f[0]=3, f[1]=3，然后循环18次，执行f[i]=f[i-1]+f[i-2]计算斐波那契数列。
如果CPU编写正确，DMem [0-19]内容将是3、3、6、9、15、24、39、63、102、165、267、432、699、1131、1830、2961、4791、7752、12543、20295

实验结果

仿真结果

IP核ram设置界面中Load In设置初始化coe文件的路径，

其中IMem内容为

    MEMORY_INITIALIZATION_RADIX=16;

    MEMORY_INITIALIZATION_VECTOR=

    20080000,

    200d0050,

    8dad0000,

    200b0054,

    8d6b0000,

    200c0054,

    8d8c0004,

    ad0b0000,

    ad0c0004,

    21a9fffe,

    8d0b0000,

    8d0c0004,

    016c5020,

    ad0a0008,

    21080004,

    2129ffff,

    1d20fff9,

    08000011,

DMem内容为

    MEMORY_INITIALIZATION_RADIX=16;

    MEMORY_INITIALIZATION_VECTOR=

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000000

    00000014

    00000003

    00000003

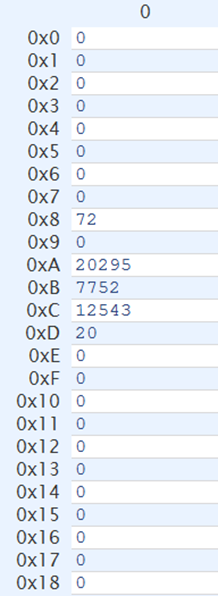

仿真得DMem和reg数据为

DMem

Regfile

可见运行结果符合分析。

附录:

编写过程中遇到问题和一些发现
1. 位拼接作为左值，单个变量也要花括号，如
```
 `{{RegDst},{ALUSrc},{MemtoReg},{RegWrite},{MemWrite},{Branch},{ALUOp[1:0]},{Jump}}=9'b100100100;`
```
2. “==”会严格匹配每一位，比如module内5位数字比较（一个常量，一个input），但外部传入的是3位的，高位自动拓展好像是x，就导致“==”不成立，这是一个不好发现的问题。
3. 仿真遇到高阻态，多半是这个信号不存在，经常是拼写错了，有时候ise检查不出来。
4. 发现如果Mars的memory configuration设置为默认，则编译后导出代码里面的所有la（给某个寄存器赋值一个32位地址）被翻译为连续两句lui和ori；若memory configuration设置为text at address 0则编译后导出代码里面的所有la被翻译为一句addi。我觉得原因是text地址从0 开始的话，如果text部分较短，地址非0部分未超过16位，那么la只需要给低16位赋值就行了，就可以直接用addi实现（addi指令末16位为立即数）。如果地址是实打实的32位那addi就无能为力了，这时候需要lui给高16位赋值，低16位用ori（ori的rs取$0，作用就和addi一样）。

模块源代码

top.v

  module top(
      input clk,
      input rst_n,
      );

      wire ALUSrc;
      wire [31:0] ALUSrcA;
      wire [31:0] ALUSrcB;
      wire [2:0] ALUControl;
      wire [31:0] ALUResult;
      wire Zero;

      wire [31:0] SignExtented;

      wire [5:0] RegRdaddr1;
      wire [31:0] RegRdout1;
      wire [5:0] RegRdaddr2;
      wire [31:0] RegRdout2;
      wire [5:0] RegWdaddr;
      wire [31:0] RegWdin;
      wire RegWrite;
      wire RegDst;

      wire [31:0] DMemaddr;
      wire [31:0] DMemout;
      wire [31:0] DMemin;
      wire DMemWrite;
      wire [31:0] IMemRdaddr;
      wire [31:0] IMemRdout;
      wire MemtoReg;

      wire [31:0] Instr;

      reg [31:0] PC=0;
      wire [31:0] nextPC;

      wire [5:0] Funct;
      wire [15:0] IMM16;
      wire [4:0] Rd;
      wire [4:0] Rt;
      wire [4:0] Rs;
      wire [5:0] Op;

      wire [25:0] JumpIMM;
      wire Jump;

      wire Branch;
      integer first;

      //=======================PC========================
      always @(posedge clk or negedge rst_n)
          if(~rst_n) begin first <= 1; PC <= 0; end
          else if(first == 1) begin first <= 0; PC <= PC; end
          else
              PC <= nextPC;

      nextpclogic nextpclogic(PC,Jump,JumpIMM,Branch,Zero,SignExtented,nextPC);

      //=====================Instruction Memory======================
      assign IMemRdaddr = PC >> 2;//>>2是因为这里IMem是每个地址存储4字节，和实际上的（一地址一字节）不一样
      IMem IMem(0,0,IMemRdaddr,0,0,IMemRdout);
      assign Instr = IMemRdout;

      assign JumpIMM = Instr[25:0];
      assign Funct = Instr[5:0];
      assign IMM16 = Instr[15:0];
      assign Rd = Instr[15:11];
      assign Rt = Instr[20:16];
      assign Rs = Instr[25:21];
      assign Op = Instr[31:26];

      //=======================Regfile========================
      assign RegRdaddr1 = Rs;
      assign RegRdaddr2 = Rt;
      mux #(6) MUXRegWdaddr(RegDst,{1'b0,Rt},{1'b0,Rd},RegWdaddr);
      regfile regfile(~clk,rst_n,RegRdaddr1,RegRdout1,RegRdaddr2,RegRdout2,RegWdaddr,RegWdin,RegWrite);

      //=========================ALU==========================
      assign SignExtented = {{16{IMM16[15]}},IMM16};
      assign ALUSrcA = RegRdout1;
      mux MUXALUSrc(ALUSrc,RegRdout2,SignExtented,ALUSrcB);
      alu alu(ALUSrcA,ALUSrcB,{2'b00,{ALUControl}},ALUResult,Zero);

      //=======================Control========================
      control control(clk,Op,Funct,RegDst,ALUSrc,MemtoReg,RegWrite,DMemWrite,Branch,ALUControl,Jump);

      //=======================Data Memory========================
      assign DMemaddr = ALUResult >> 2;//>>2理由同上
      assign DMemin = RegRdout2;
      DMem DMem(DMemaddr,DMemin,~clk,DMemWrite,DMemout);
      mux MUXtoReg(MemtoReg,ALUResult,DMemout,RegWdin);

  endmodule

alu.v

  parameter A_NOP =5'h00; //nop
  parameter A_ADD =5'h01; //sign_add
  parameter A_SUB =5'h02; //sign_sub
  parameter A_AND =5'h03; //and
  parameter A_OR  =5'h04; //or
  parameter A_XOR =5'h05; //xor
  parameter A_NOR =5'h06; //nor
  parameter A_SLT =5'h07; //slt

  module alu(
      input [31:0] alu_a,
      input [31:0] alu_b,
      input [4:0] alu_op,
      output reg [31:0] alu_out,
       output zero
      );
      assign zero = (alu_out == 32'b0)?1:0;
      always@(*)
          case (alu_op)
              A_NOP: alu_out = 0;
              A_ADD: alu_out = alu_a + alu_b;
              A_SUB: alu_out = alu_a - alu_b;
              A_AND: alu_out = alu_a & alu_b;
              A_OR : alu_out = alu_a | alu_b;
              A_XOR: alu_out = alu_a ^ alu_b;
              A_NOR: alu_out = ~(alu_a | alu_b);
              A_SLT: //a<b(signed) return 1 else return 0;
                  begin
                      if(alu_a[31] == alu_b[31]) alu_out = (alu_a < alu_b) ? 32'b1 : 32'b0;
                      //同号情况，后面的小于是视为无符号的比较
                      else alu_out = (alu_a[31] < alu_b[31]) ? 32'b0 : 32'b1;
  //有符号比较符号
                  end
              default: ;
          endcase
  endmodule

regfile.v

  module regfile(
      input   clk,
      input rst_n,
      input [5:0] rAddr1,//读地址1
      output [31:0] rDout1,//读数据1
      input [5:0] rAddr2,//读地址2
      output [31:0] rDout2,//读数据2
      input [5:0] wAddr,//写地址
      input [31:0] wDin,//写数据
      input wEna//写使能

  );
      reg [31:0] data [0:63];
      integer i;
      assign rDout1=data[rAddr1];//读1
      assign rDout2=data[rAddr2];//读2
      always@(posedge clk or negedge rst_n)//写和复位
          if(~rst_n)
          begin
              for(i=0; i<64; i=i+1) data[i]<=0;
          end
          else
          begin
              if(wEna)
                  data[wAddr]<=wDin;
          end
  endmodule

nextpclogic.v

  module nextpclogic(
     input [31:0] PC,
      input Jump,
      input [25:0] JumpIMM,
     input Branch,
     input Zero,
      input [31:0] SignExtented,
      output [31:0] nextPC
     );

      wire [31:0] ShiftLeft2;
      wire PCSrc;
      wire [31:0] PCPlus4;
      wire [31:0] PCBeq;
      wire [31:0] tmpPC;
      wire tmpzero1,tmpzero2;//no used

      assign ShiftLeft2 = SignExtented << 2;
      alu ALUPCPlus4(PC,4,A_ADD,PCPlus4,tmpzero1);
      alu ALUPCOffset(ShiftLeft2,PCPlus4,A_ADD,PCBeq,tmpzero2);
      and(PCSrc,Branch,Zero);
      mux MUXPC(PCSrc,PCPlus4,PCBeq,tmpPC);
      mux MUXPC2(Jump,tmpPC,{{PCPlus4[31:28]},{{2'b00,JumpIMM}<<2}},nextPC);
  endmodule

control.v

  module control(
      input clk,
      input [5:0] Op, //instr[31:26]
      input [5:0] Funct,//instr[5:0]
      output reg RegDst,
      output reg ALUSrc,
      output reg MemtoReg,
      output reg RegWrite,
      output reg MemWrite,
      output reg Branch,
      output reg [2:0] ALUContol,
      output reg Jump
      );
      reg [1:0] ALUOp;

      always @(*)
      begin
          case(Op)
              6'b000000://R type
                  {{RegDst},{ALUSrc},{MemtoReg},{RegWrite},{MemWrite},{Branch},{ALUOp[1:0]},{Jump}}=9'b100100100;
              6'b100011://lw
                  {{RegDst},{ALUSrc},{MemtoReg},{RegWrite},{MemWrite},{Branch},{ALUOp[1:0]},{Jump}}=9'b011100000;
              6'b101011://sw
                  {{RegDst},{ALUSrc},{MemtoReg},{RegWrite},{MemWrite},{Branch},{ALUOp[1:0]},{Jump}}=9'bx1x010000;
              6'b000100://beq
                  {{RegDst},{ALUSrc},{MemtoReg},{RegWrite},{MemWrite},{Branch},{ALUOp[1:0]},{Jump}}=9'bx0x001010;
              6'b000010://jump
                  {{RegDst},{ALUSrc},{MemtoReg},{RegWrite},{MemWrite},{Branch},{ALUOp[1:0]},{Jump}}=9'bxxxxxxxx1;
              6'b001000://addi
                  {{RegDst},{ALUSrc},{MemtoReg},{RegWrite},{MemWrite},{Branch},{ALUOp[1:0]},{Jump}}=9'b010100000;
              default: ;
          endcase
      end

      always @(*)
      begin
          case(ALUOp)
              2'b00://lw,sw,addi
                  ALUContol = 5'h01;//add
              2'b01://beq
                  ALUContol = 5'h02;//sub
              2'b10://R type
                  case(Funct)
                      6'b100000: ALUContol = 5'h01;//add
                      6'b100010: ALUContol = 5'h02;//sub
                      6'b100100: ALUContol = 5'h03;//and
                      6'b100101: ALUContol = 5'h04;//or
                      6'b100110: ALUContol = 5'h05;//xor
                      6'b100111: ALUContol = 5'h06;//nor
                      6'b101010: ALUContol = 5'h07;//slt
                      default: ;
                  endcase
              2'b11:
                  ALUContol = 5'h00;//nop
              default: ;
          endcase
      end

  endmodule

mux.v

  module mux #(parameter WIDTH = 32)(
      input sel,
      input [WIDTH-1:0] d0,
      input [WIDTH-1:0] d1,
      output [WIDTH-1:0] out
      );
      assign out = (sel == 1'b1 ? d1 : d0);
  endmodule

test.v

  module test;

      // Inputs
      reg clk;
      reg rst_n;

      // Instantiate the Unit Under Test (UUT)
      top uut (
          .clk(clk),
          .rst_n(rst_n),
      );
      always #10 clk=~clk;
      initial begin
          // Initialize Inputs
          clk = 0;
          rst_n = 0;

          // Wait 100 ns for global reset to finish
          #100;
          rst_n = 1;

          // Add stimulus here

      end

  endmodule
