Verilog中的有符号数与无符号数

缘起

在用Verilog编写流水线CPU时，ALU需要实现add、addu、sub、subu、slt、sltu功能，分别是加、减、小于则置位的有符号和无符号版本，不过之前使用Verilog编写代码的时候从来没有考虑过符号问题，基本都是按无符号处理，除了在立即数符号拓展部分涉及到了符号
```
  `assign SignExtented = {{16{IMM16[15]}},IMM16};`
```
这里相当于是手动按符号拓展。
那么，现在要实现的addu和add的区别在哪呢？还有溢出如何判断？

回顾

马上回想了下原码和补码的问题，但是这只是在有符号情况下对正负数表示的统一，现在的问题是Verilog中“+”这个运算符是认为操作数是有符号还是无符号呢？（当然，正数的情况没有区别）。马上测试了一下：
```
reg [3:0] a；
reg [3:0] b；
reg [3:0] out；
initial begin
    a = -1;
    b = -2;
    out = a + b;
end
```
结果out=-3，我以为“+”是计算有符号的情况的。
以二进制查看了一下波形，是a=4'b1111,b=4'1110,out=4'b1101
看来如果赋值为负数，是以补码的形式存储的

那么如果操作数是两个无符号数，且足够大，首位是1，不就也被“+”当成有符号负数了吗？这就不能实现无符号的加法了。

初步理解

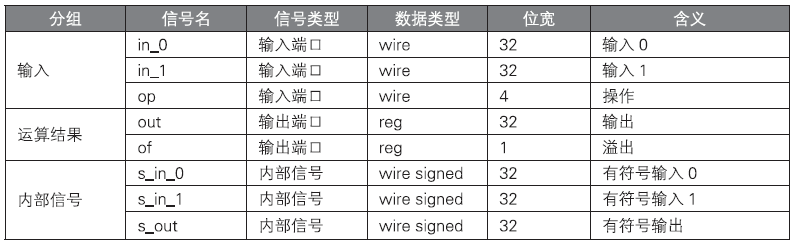

查看一本编写cpu的参考书，里面是这样写的
这有符号和无符号有什么区别！！！
发现wire后面带着signed，马上查了下，这是Verilog2001新增的关键字，目的是为了方便处理有符号数，如果不加signed，就是按无符号处理。
- signed类型的变量，在位数增加要拓展高位的时候，是按符号拓展，也就是说，前面的我们手动实现的符号拓展，这里自动实现了。

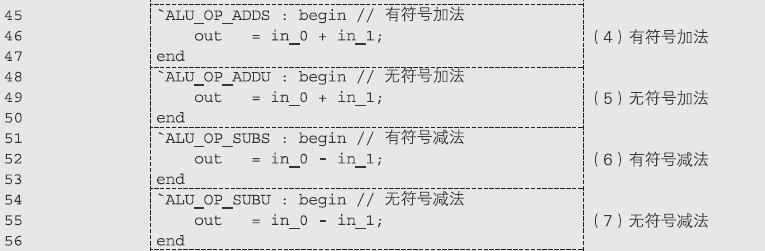

那么为什么它的有符号计算和无符号计算都还是同样用无符号数int_0,int_1处理，而溢出的判断是专门增加一个signed型的变量s_out，用$signed()把out转成有符号存在s_out，然后判断？

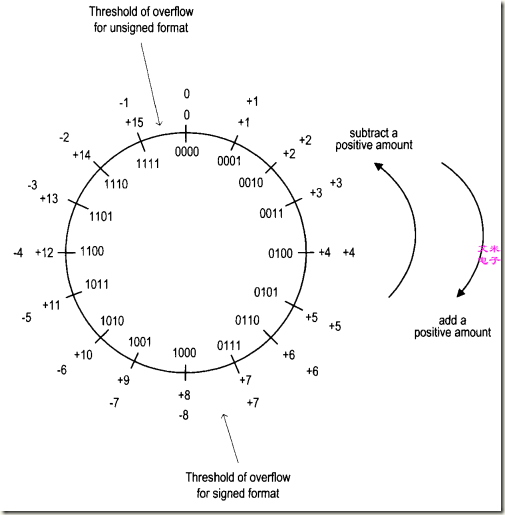

花了一点时间遍访了博客后，发现了这张图

这不就是在模2^n意义下的加法吗？
等等，我再去看一下a,b，a=4’b1111,b=4’1110,直接相加，舍弃最高进位（mod 2^4），这不就是out=4’b1101吗？可是刚刚明明是解释为负数啊。。
思考了许久，啊，突然意识到，这个“+”确实是无符号的加，也就是电路中最基本的加法器的功能，这也是为什么负数要表示成补码的原因了（符号直接参与运算），看来之前没有真正理解补码的优越性。
这样一来，只要有符号时负数按补码存储，那么有符号和无符号的计算就是一样的
那么signed类型和unsigned类型的区别在哪呢？即使使用$signed()转换后，二进制代码并没有变，也就是，一串二进制代码，是有符号还是无符号，完全取决于你如何解释，不同解释就导致转换为十进制的时候得到不同的值，比较大小的时候也得到不同的结果。

##进阶

那么溢出是如何判断的？
- Mars的指令解释里add和addu的唯一区别在于addu不考虑溢出
- 我就想，无符号为什么就不会溢出了？最高位如果进位不就是溢出了吗？
又是一番思索后，翻出了数电课本（啊，当时没认真学的后果），再参考博客后，得到判断溢出的方法

补码加法运算溢出判断三种方法：

［方法一］
Xf、Yf分别两个数的符号位,Zf为运算结果符号位。
当Xf =Yf =0（两数同为正）,而Zf=1(结果为负)时,负溢出；
当出现Xf =Yf =1（两数同为负）,而Zf=0（结果为正），正溢出.

［方法二］
Cs表示符号位的进位，Cp表示最高数值位进位，⊕表示异或。
若 Cs⊕Cp =0 ，无溢出；
若 Cs⊕Cp =1 ，有溢出。

［方法三］
用变形补码进行双符号位运算（正数符为00,负数符号以11）
若运算结果的符号位为”01”,则正溢；
若结果双符号为10,则负溢出；
若结果的双符号位为00或11，无溢出。

从方法一，我才意识到之前理解的溢出是错误的，溢出并不是最高位有进位，而是有符号情况下同号相加时得到结果符合相反（也就是超过了可表示范围，当然，异号相加的时候不可能超过表示范围），而无符号的时候是没有溢出的，因为它满足模n加法。

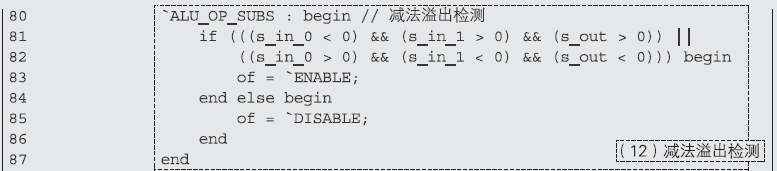

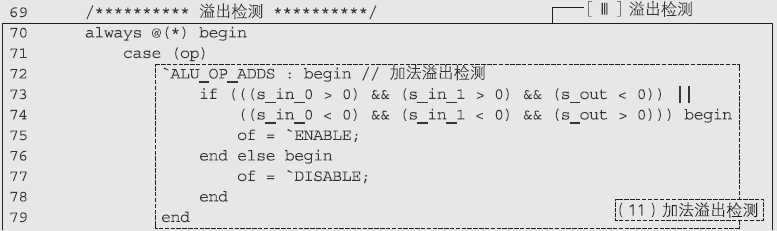

搞清楚了溢出后，上面参考书的写法也就不难理解了，就是判断两个源操作数的符号和结果符号。
- 不过有一点值得注意，s_out是signed型，那么”<”和”>”就是针对有符号的运算了（相当于C++中运算符的“重载”）。有符号的变量有可能“<0”，而一个不加signed的变量”>0”是恒成立的。所以，在比较两个无符号数大小时，应该写成if(a>b)而不能写成if(a-b>0)，a-b得到还是无符号数，这个判断恒成立。

ALU中SLT的实现

明白了上面的知识，slt的实现也就非常简单了，可以两种写法：

一是无符号变量存储，自行判断符号

if(alu_a[31] == alu_b[31]) alu_out = (alu_a < alu_b) ? 32'b1 : 32'b0;
    //对于不加signed的变量类型，运算和比较视为无符号，但依然可以存储有符号数，这里相当于自行根据首位判断
    //首位相等，即同号情况，直接比较，如果同正，后面31位大的，原数就大，如果同负，后面31位（补码）大的，依然是原数大
    else alu_out = (alu_a[31] < alu_b[31]) ? 32'b0 : 32'b1;//异号情况，直接比较符号

二是转为有符号，直接用“<”比较

alu_out = ($signed(alu_a) < $signed(alu_b)) ? 32'b1 : 32'b0;
测试一下，两种方法结果一样
